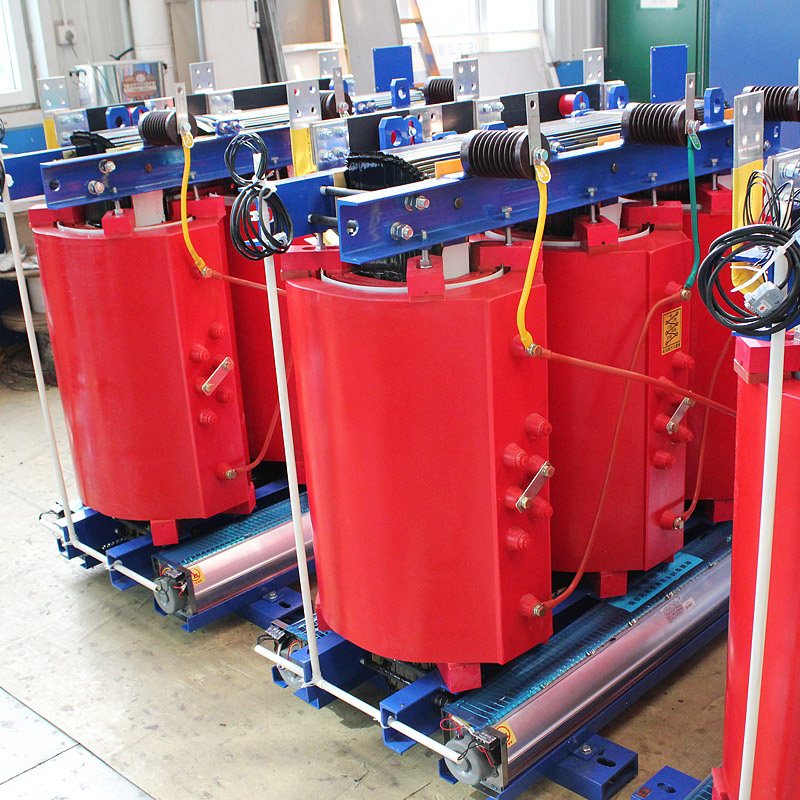

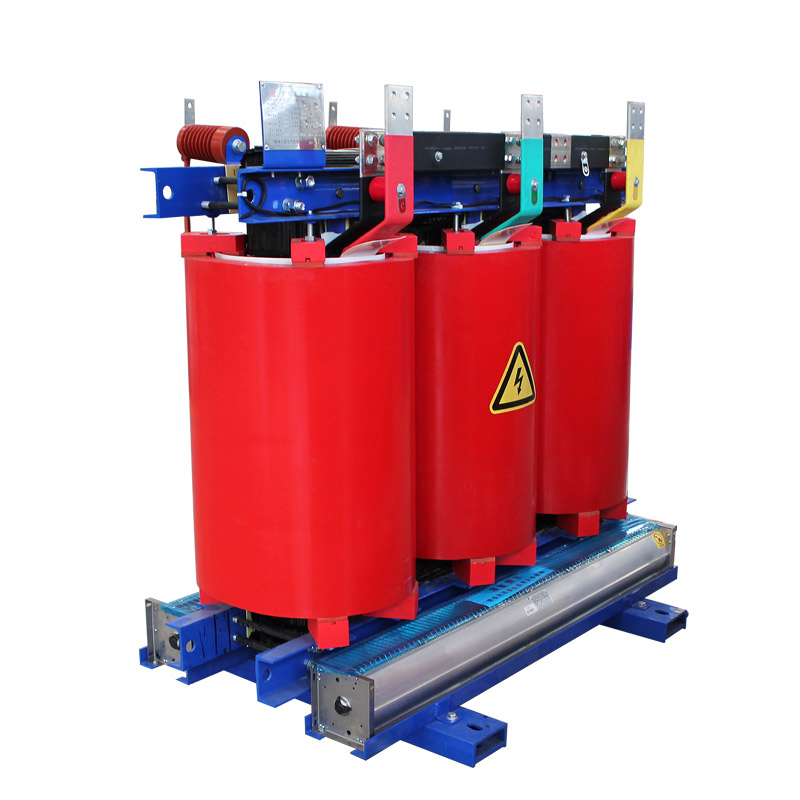

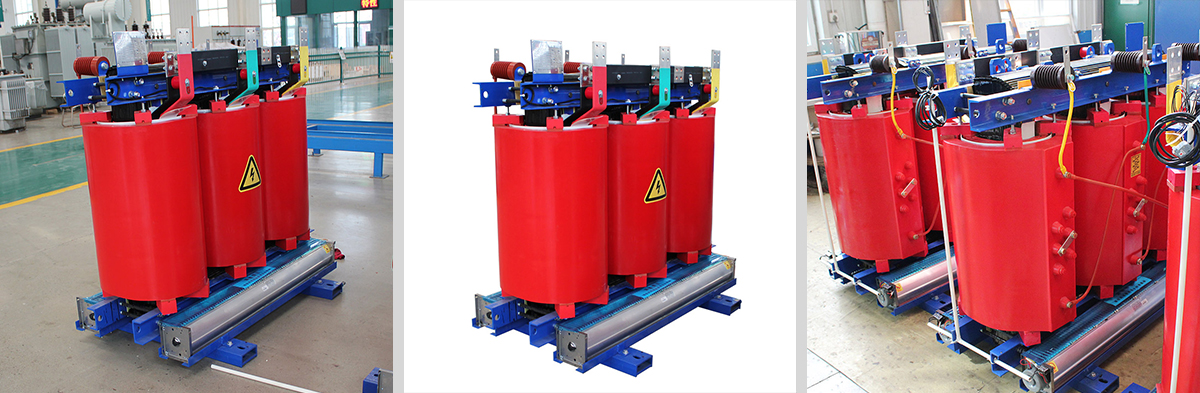

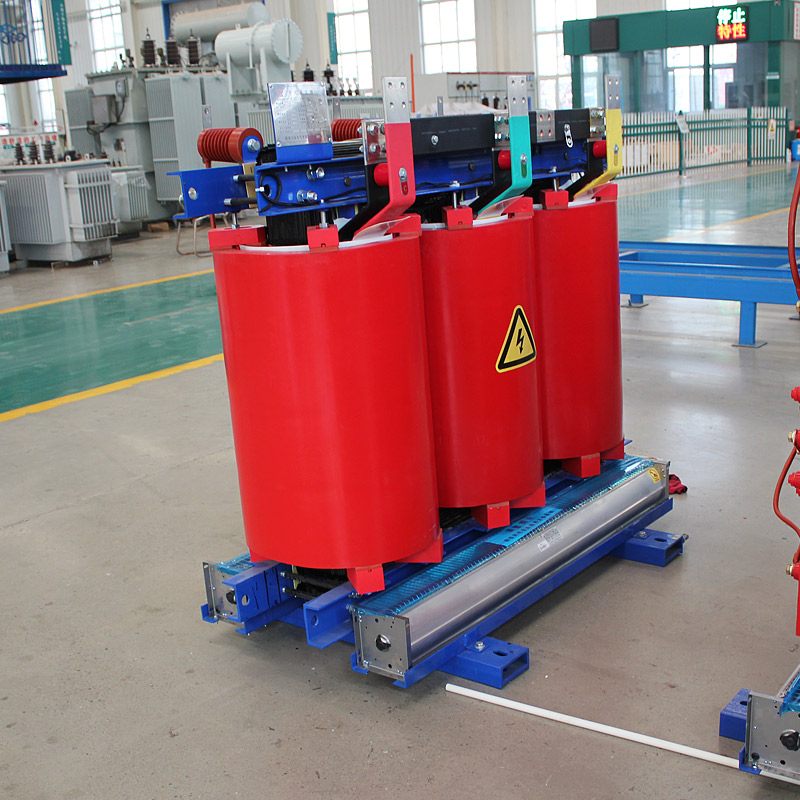

Трансформатор сухого типа Scb12 160 кВА 10 кВ, уровень энергоэффективности 3
Технические характеристики продукта
Номинальная мощность: 160 кВА
Напряжение: 10/0,4 кВ
Соединение обмоток: Dyn11/ Yyn0
Максимальные потери холостого хода (Po): 495 Вт
Максимальные потери под нагрузкой (Pk): 2530 Вт
Сопротивление короткого замыкания (Uk): 4%
Знакомство с сухим трансформатором SCB12 мощностью 160 кВА и напряжением 10 кВ. Уровень энергоэффективности 3.
Данное изделие используется в энергосистемах в качестве основного трансформаторного оборудования для подстанций среднего и малого размера, обеспечивая распределение электроэнергии и освещение для промышленных и сельскохозяйственных применений.
Благодаря объединению передовых технологий из отечественных и международных источников, использованию новейших материалов и применению оптимизированного дизайна, продукт имеет более рациональную структуру со значительно улучшенной электрической прочностью, механической прочностью и характеристиками рассеивания тепла.
Параметры сухих трансформаторов типа СКб12 мощностью от 30 кВА до 2500 кВА напряжением 10 кВ
| Рейтинг мощность(кВА) |
Напряжение | Максимум Потери холостого хода (кВт) |
Максимум Потери под нагрузкой (кВт) |
Короткое замыкание импеданс Uk (%) |
| 30 | 0.150 | 0.71 | 4 | |
| 50 | 0.215 | 1.00 | 4 | |
| 63 | 0.295 | 1.38 | 4 | |
| 80 | 0.320 | 1.57 | 4 | |
| 100 | 0.375 | 1.85 | 4 | |
| 125 | 0.430 | 2.13 | 4 | |
| 160 | 0.495 | 2.53 | 4 | |
| 200 | 6.0 | 0.575 | 2.76 | 4 |
| 250 | 6.3 | 0.705 | 3.47 | 4 |
| 315 | 10 | 0.785 | 3.99 | 4 |
| 400 | 10.5 | 0.930 | 4.88 | 4 |
| 500 | 11 | 1.070 | 5.88 | 4 |
| 630 | 1.040 | 5.96 | 6 | |
| 800 | 1.215 | 6.96 | 6 | |
| 1000 | 1.415 | 8.13 | 6 | |
| 1250 | 1.670 | 9.690 | 6 | |
| 1600 | 1.960 | 11.730 | 6 | |
| 2000 | 2.440 | 14.450 | 6 | |
| 2500 | 3.880 | 17.170 | 6 |
Преимущества трехфазного сухого трансформатора SCB12-160KVA третьего уровня энергоэффективности
Применяются передовые отечественные технологии, обеспечивающие высокую механическую прочность, сильное сопротивление короткому замыканию, низкий уровень частичных разрядов, отличную термическую стабильность, высокую надежность и длительный срок службы.
Безопасны, огнестойки, экологически безопасны и подходят для непосредственной эксплуатации в узлах нагрузки.
Отличается малыми потерями, низким уровнем шума, существенной экономией энергии и не требует обслуживания.
Компактная конструкция с небольшими размерами, малым весом, уменьшенной занимаемой площадью и низкой стоимостью установки.
