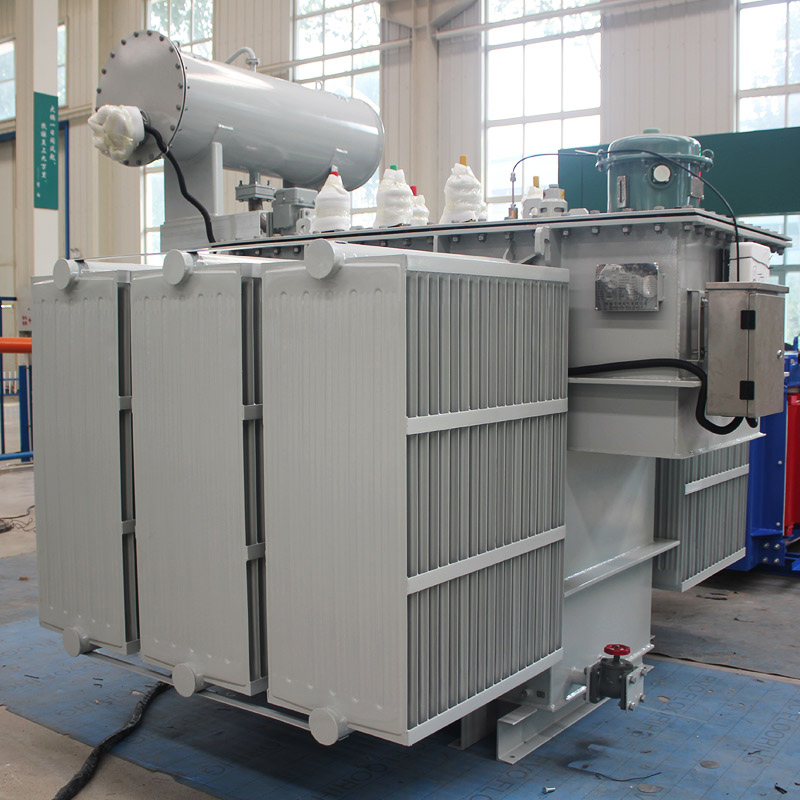

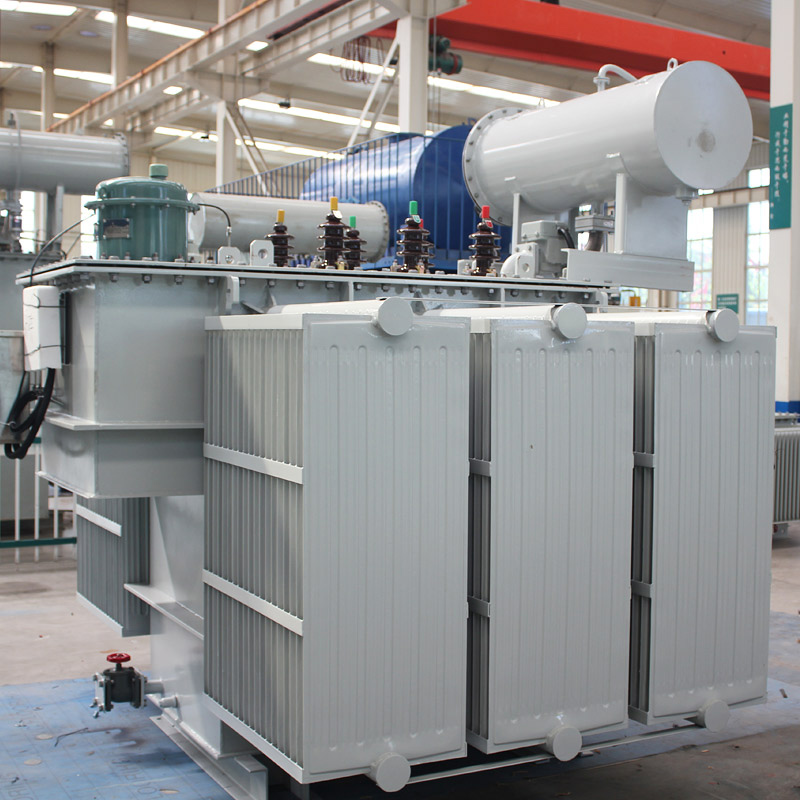

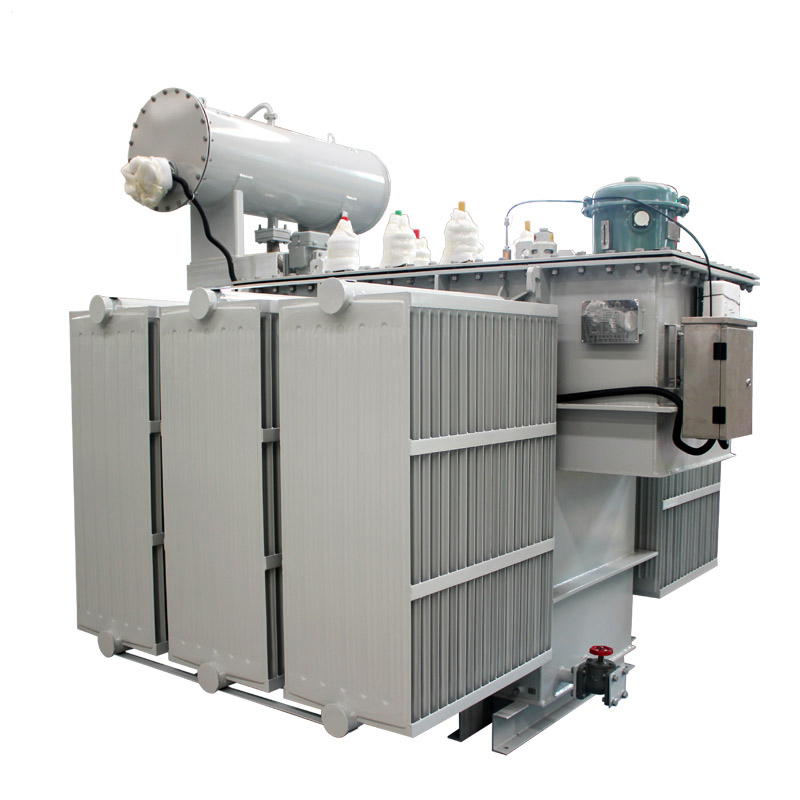

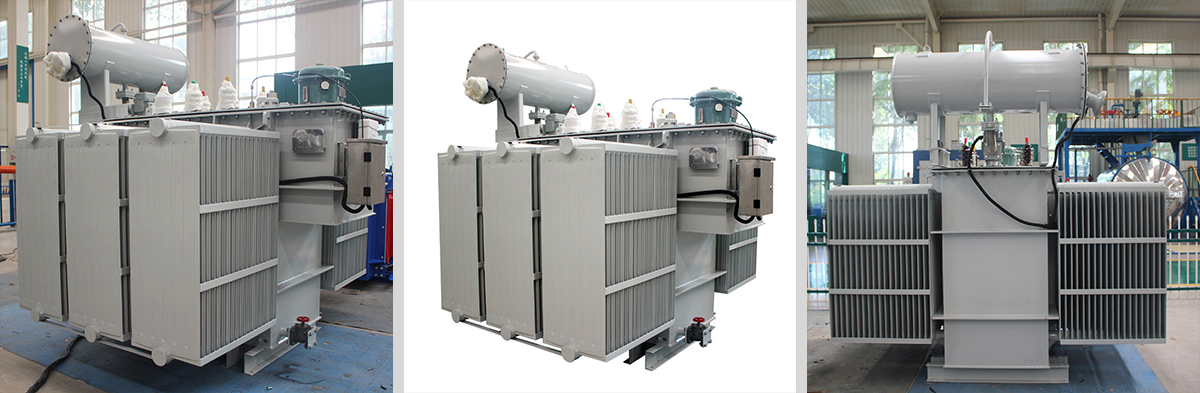

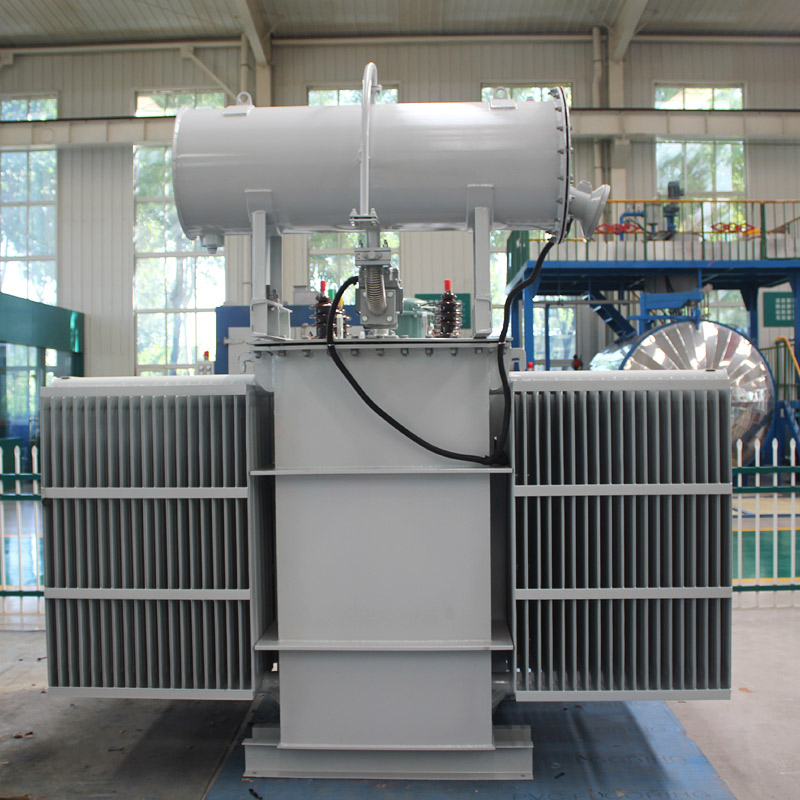

Трансформатор силовой масляный регулируемый под нагрузкой Sz11-M 10 кВ, 20 кВ, 35 кВ
Характеристики продукта
Номинальная мощность: 5-31500 кВА
Напряжение: 10 кВ 20 кВ 35 кВ
Соединение обмоток: Dyn11/ Yyn0
Максимальные потери холостого хода (Po):–W
Максимальные потери под нагрузкой (Pk): –W
Сопротивление короткого замыкания (Uk): –%
Представление масляного силового трансформатора с регулированием под нагрузкой SZ11-M 10 кВ, 20 кВ, 35 кВ
Данное изделие предназначено для энергосистем и служит в качестве основного трансформаторного оборудования на подстанциях среднего и малого размера, обеспечивая распределение электроэнергии и освещение для промышленных и сельскохозяйственных нужд.
Внедрение передовых технологий отечественного и зарубежного производства, использование новейших материалов и применение оптимизированной конструкции позволило добиться более рациональной конструкции трансформатора со значительно улучшенными показателями электрической прочности, механической прочности и теплоотдачи.
Параметры масляных трансформаторов СЗ11 мощностью от 30 кВА до 2500 кВА напряжением 10 кВ
| Рейтинг мощность(кВА) |
Напряжение | Максимум Потери холостого хода (кВт) |
Максимум Потери под нагрузкой (кВт) |
Короткое замыкание импеданс Uk (%) |
| 30 | 0.1 | 0.52 | 4 | |
| 50 | 0.13 | 0.76 | 4 | |
| 63 | 0.15 | 0.91 | 4 | |
| 80 | 0.19 | 1.09 | 4 | |
| 100 | 0.22 | 1.31 | 4 | |
| 125 | 0.26 | 1.57 | 4 | |
| 160 | 0.31 | 1.91 | 4 | |
| 200 | 6.0 | 0.37 | 2.26 | 4 |
| 250 | 6.3 | 0.43 | 2.65 | 4 |
| 315 | 10 | 0.52 | 3.17 | 4 |
| 400 | 10.5 | 0.62 | 3.74 | 4 |
| 500 | 11 | 0.74 | 4.43 | 4 |
| 630 | 0.92 | 5.39 | 4.5 | |
| 800 | 1.08 | 6.52 | 4.5 | |
| 1000 | 1.31 | 8.97 | 4.5 | |
| 1250 | 1.50 | 11.13 | 4.5 | |
| 1600 | 1.85 | 12.61 | 4.5 | |
| 2000 | 2.23 | 14.35 | 4.5 | |
| 2500 | 2.50 | 15.63 | 4.5 |
Преимущества трехфазного масляного трансформатора SZ11
Трансформатор регулирования напряжения под нагрузкой SZ11 позволяет регулировать напряжение вручную или автоматически без необходимости прерывания подачи электроэнергии.
Обмотки высокого и низкого напряжения намотаны на высокопрочный изоляционный цилиндр, что повышает стойкость трансформатора к коротким замыканиям.
Отличается низким нагревом катушки и высокой перегрузочной способностью.
Обеспечивает низкий уровень шума, надежную работу и простоту установки.
